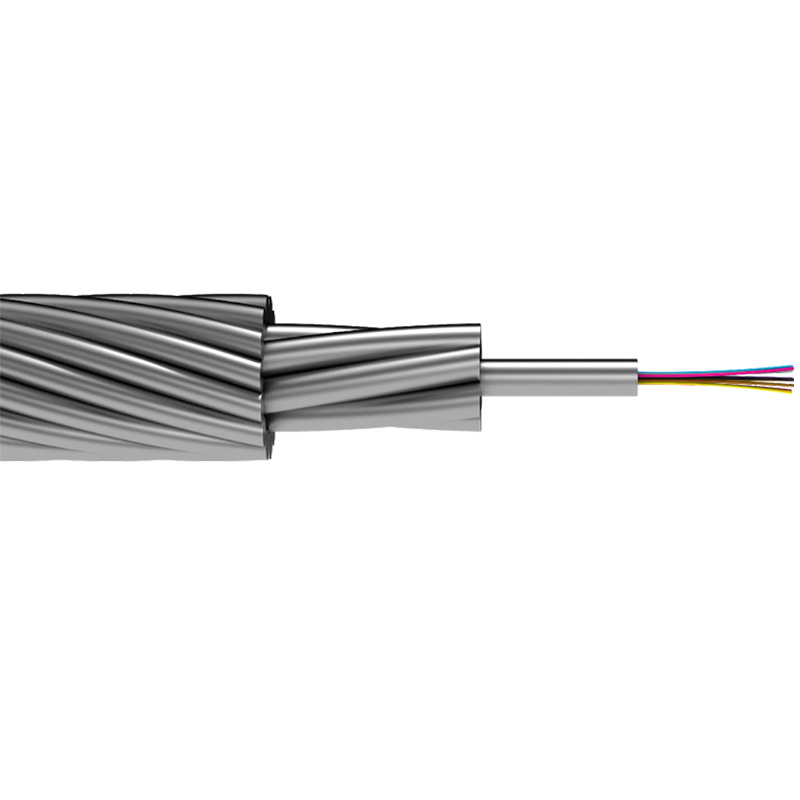

InSky OPGW C
کابل هوایی فیبرنوری خطوط انتقال برق
معرفی
این کابل گزینهای ایدهآل برای پروژههای فیبر نوری است که به کابلی سبک و با قطر کم نیاز دارند، یا در مواردی که لازم است سیم زمین متداول 3/8 اینچ HS/EHS جایگزین شود. کابل OPGW C تولید شرکت Incab یک راهکار مقرونبهصرفه محسوب میشود. این کابل قابلیت پشتیبانی از حداکثر ۹۶ فیبر نوری را داشته و از مقاومت بسیار بالایی در برابر خوردگی برخوردار است. تیوب فولاد ضدزنگ، حفاظت عالی از فیبرها را تضمین میکند. قطرهای کوچک کابل (از 0.315 تا 0.709 اینچ) باعث کارایی بالای مکانیکی و الکتریکی آن میشوند.
تمام کابلهای OPGW شرکت Incab دارای عمر طراحی اثباتشده ۵۰ ساله هستند. این کابلها یک راهکار کامل ۳ در ۱ برای صنایع برق و مخابرات به شمار میآیند و بهطور همزمان نقشهای زیر را ایفا میکنند:
-
سیم زمین برای ایجاد شبکههای توزیع برق کارآمد
-
بستر مخابراتی با فیبر نوری پرسرعت برای انتقال داده
-
ابزاری برای پایش و مانیتورینگ خطوط انتقال برق
علاوه بر این، هنگام نصب خطوط ارتباطی فیبر نوری بر روی خطوط برق، نیازی به هزینههای اضافی زیرساختی نداشته و موجب کاهش قابلتوجه هزینهها میشود.
OPGW/Ground Wire
Aluminum-clad steel
shield from lightning
strikes
Fiber Color Coding
Features
| Maximum rated design tension (MRDT) | 3372…28101 lb (15…125 kN) |
| Crush | 571 lb/in (1 kN/cm) |
| Rated breaking strength (RBS) (without SSLTs), lb | 5620…47210 |
| Fiber count, up to | 96 |
| Cable diameter, in | 0.315…0.709 |
| Cable weight, lb/ft | 0.134…0.827 |
| Elasticity modulus (final), ksi | 10153…23206 |
| Short circuit capacity (initial temp 77°F), kA²•s | 5…300 |
| Short circuit current for 1s, kA | 2…20 |
Operating parameters
| Operating temperature | -58°F … +185°F * -76°F … +185°F upon request |
| Installation temperature | -22°F … +122°F |
| Transportation and storage temperature | -58°F … +185°F |
| Minimum bending radius | 20 x cable diameter |
| Design life | 50 years |
