InArmor CST DJ
Corrugated Steel Tape (CST) Double Jacket (DJ)
معرفی
InArmor CST DJ یک طراحی اقتصادی و اثبات شده از نظر قابلیت اطمینان است. این کابل چندلولهای دارای نوار فولادی موجدار به عنوان زره ضد جوندگان و روکش دوگانه است. روکش داخلی باعث افزایش قابلیت اطمینان میشود. علاوه بر مقاومت عالی در برابر جوندگان، این کابل مقاوم در برابر اشعه ماوراء بنفش (UV) نیز هست و بنابراین برای نصبهای چندمنظوره در فضای باز مناسب است: از دفن مستقیم در خاک گرفته تا نصب در کانالها و بستن به تیرهای هوایی.

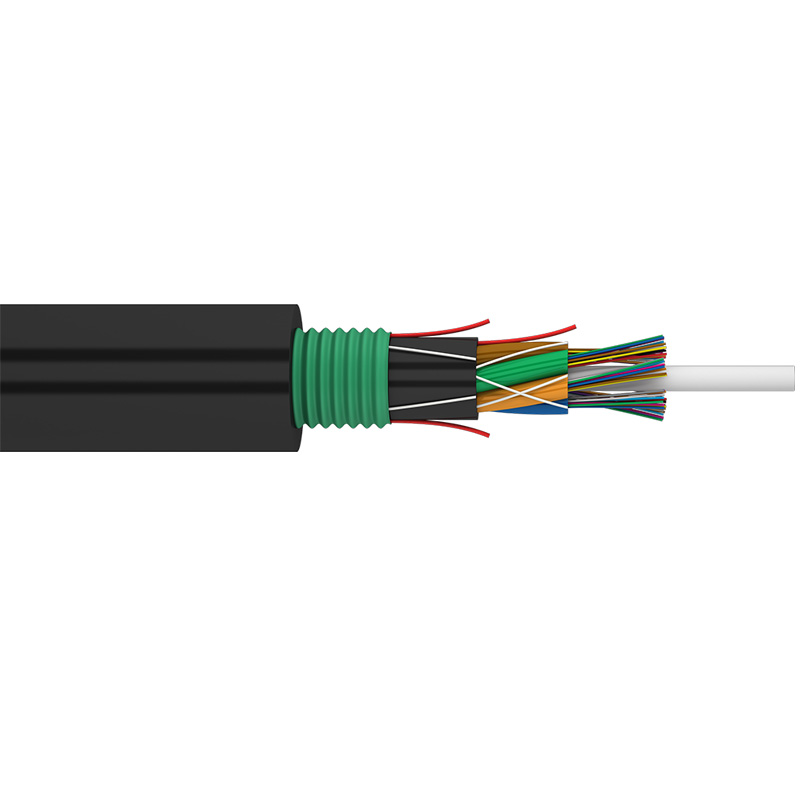

به طور معمول، این کابل از یک هسته تابیده شده با عضو مرکزی مقاوم (FRP) و لولههای شل خشک حاوی فیبرهای نوری تشکیل شده است. هسته تابیده شده توسط نخهای جاذب آب تثبیت میشود. یک نوار جاذب آب روی لولههای شل قرار میگیرد. زرهی از نوار فولادی موجدار روی روکش داخلی کشیده میشود.
حداکثر کشش طراحی شده برای InArmor CST DJ میتواند تا ۶۰۷ پوند برسد، اما امکان تولید آن با کشش طراحی شده بالاتر تا ۱۱۲۴ پوند نیز وجود دارد. این کابل دارای دامنه گستردهای از دماهای کاری از -۴۰°F تا +۱۵۸°F و دماهای نصب از -۲۲°F تا +۱۵۸°F است (در صورت درخواست، دامنه دمای کاری قابل افزایش است).
Submarine
Installation down
2500 - 5000 m
Suitable for harsh
environments
Fiber Color Coding
Features
| Maximum rated design tension (MRDT) | 607 lb (2.7 kN) | ||
| Crush | 126 lb/in (0.22 kN/cm) | ||
| Fiber count, up to | 72 (6х12) | 96 (8х12) | 144 (12х12) |
| Cable diameter, in | 0.535 | 0.598 | 0.772 |
| Cable weight, lb/ft | 0.111 | 0.133 | 0.216 |
| Minimum bending radius, in | 8 | 9 | 11.6 |
Operating parameters
| Operating temperature | -40°F … +158°F |
| Installation temperature | -22°F … +158°F |
| Transportation and storage temperature | -58°F … +158°F |
| Minimum bending radius | 15 x cable diameter |
| Design life | 25 years |
