InArmor CST
Corrugated Steel Tape (CST)
معرفی
InArmor CST یک طراحی اقتصادی و یکی از محبوبترین مدلها است. این کابل چندلولهای دارای نوار فولادی موجدار به عنوان زره ضد جوندگان است. علاوه بر مقاومت عالی در برابر جوندگان، این کابل مقاوم در برابر اشعه UV نیز میباشد و بنابراین برای نصبهای چندمنظوره در فضای باز مناسب است: از دفن مستقیم در خاک گرفته تا نصب در کانالها و بستن به تیرهای هوایی. اگرچه این کابل دارای وزن و ابعاد کمتری است، اما به دلیل استفاده از نوار جاذب آب، مقاومت به نفوذ رطوبت آن افزایش یافته است.

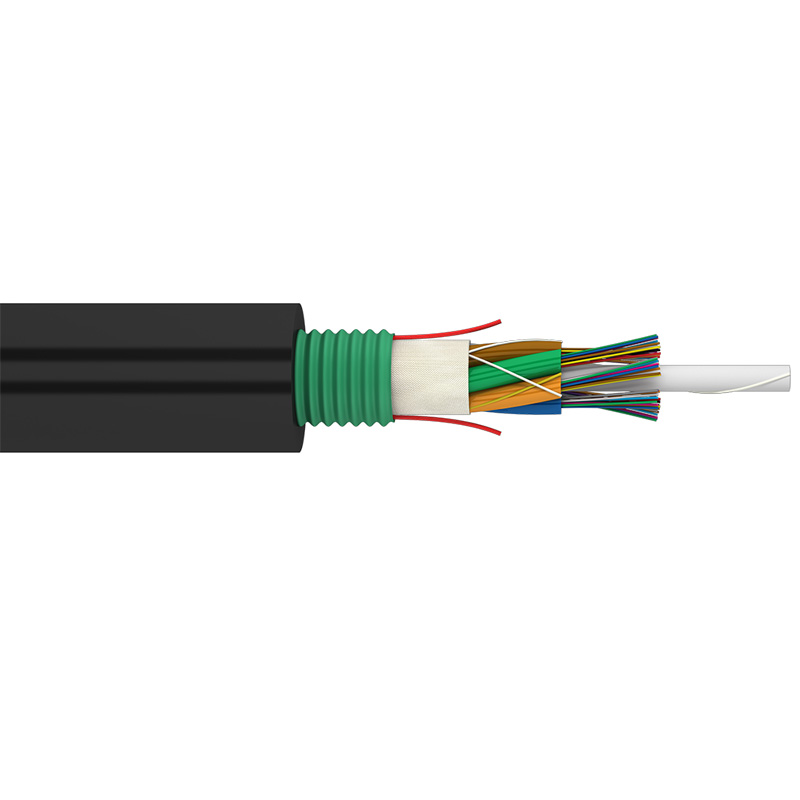

به طور معمول، این کابل از یک هسته تابیده شده با عضو مرکزی مقاوم (FRP) و لولههای شل خشک حاوی فیبرهای نوری تشکیل شده است. هسته تابیده شده توسط نخهای جاذب آب تثبیت میشود. یک نوار جاذب آب روی لولههای شل قرار میگیرد و سپس زرهی از نوار فولادی موجدار بر روی نوار جاذب آب کشیده میشود.
حداکثر کشش طراحی شده برای InArmor CST میتواند تا ۶۰۷ پوند برسد، اما امکان تولید آن با کشش طراحی شده بالاتر تا ۱۱۲۴ پوند نیز وجود دارد. این کابل دارای دامنه گستردهای از دماهای کاری از -۴۰°F تا +۱۵۸°F و دماهای نصب از -۲۲°F تا +۱۵۸°F است (در صورت درخواست، دامنه دمای کاری قابل افزایش است).
Submarine
Installation down
2500 - 5000 m
Suitable for harsh
environments
Fiber Color Coding
Features
| Maximum rated design tension (MRDT) | 607 lb (2.7 kN) | ||
| Crush | 126 lb/in (0.22 kN/cm) | ||
| Fiber count, up to | 72 (6×12) | 96 (8×12) | 144 (12×12) |
| Cable diameter, in | 0.476 | 0.539 | 0.681 |
| Cable weight, lb/ft | 0.088 | 0.109 | 0.162 |
| Minimum bending radius, in | 7.2 | 8.1 | 10.2 |
Operating parameters
| Operating temperature | -40°F … +158°F |
| Installation temperature | -22°F … +158°F |
| Transportation and storage temperature | -58°F … +158°F |
| Minimum bending radius | 15 x cable diameter |
| Design life | 25 years |
